Sada pro celou třídu
Doporučujeme jednu sadu do dvojice žáků. Objednávejte po kusech i ve školních sadách — ceník a dostupnost pošleme na vyžádání.
Sada · 3 desky
Elektrotechnická stavebnice pro školy
Emil 2.0 je vzdělávací sada tří desek, která studentům názorně ukazuje základy elektroniky. Celý obvod je vytištěný přímo na desce — je vidět, kudy teče proud. Jednoduché, bezpečné a připravené k experimentování.
- Tři desky v sadě Každá otevírá jiné téma — od základního obvodu po cívku.
- Bezpečné a spolehlivé Navrženo pro výuku ve školách.
- Pracovní listy Ke každé desce máme připravený pracovní list.
- Pro 2. stupeň ZŠa střední školy
- 3 desky v sadě
- Napájení 5 Vadaptér v balení
- Pracovní listyke každé desce
- Desky jsou znovupoužitelné
01 — Anatomie desek
Prohlédni si desky

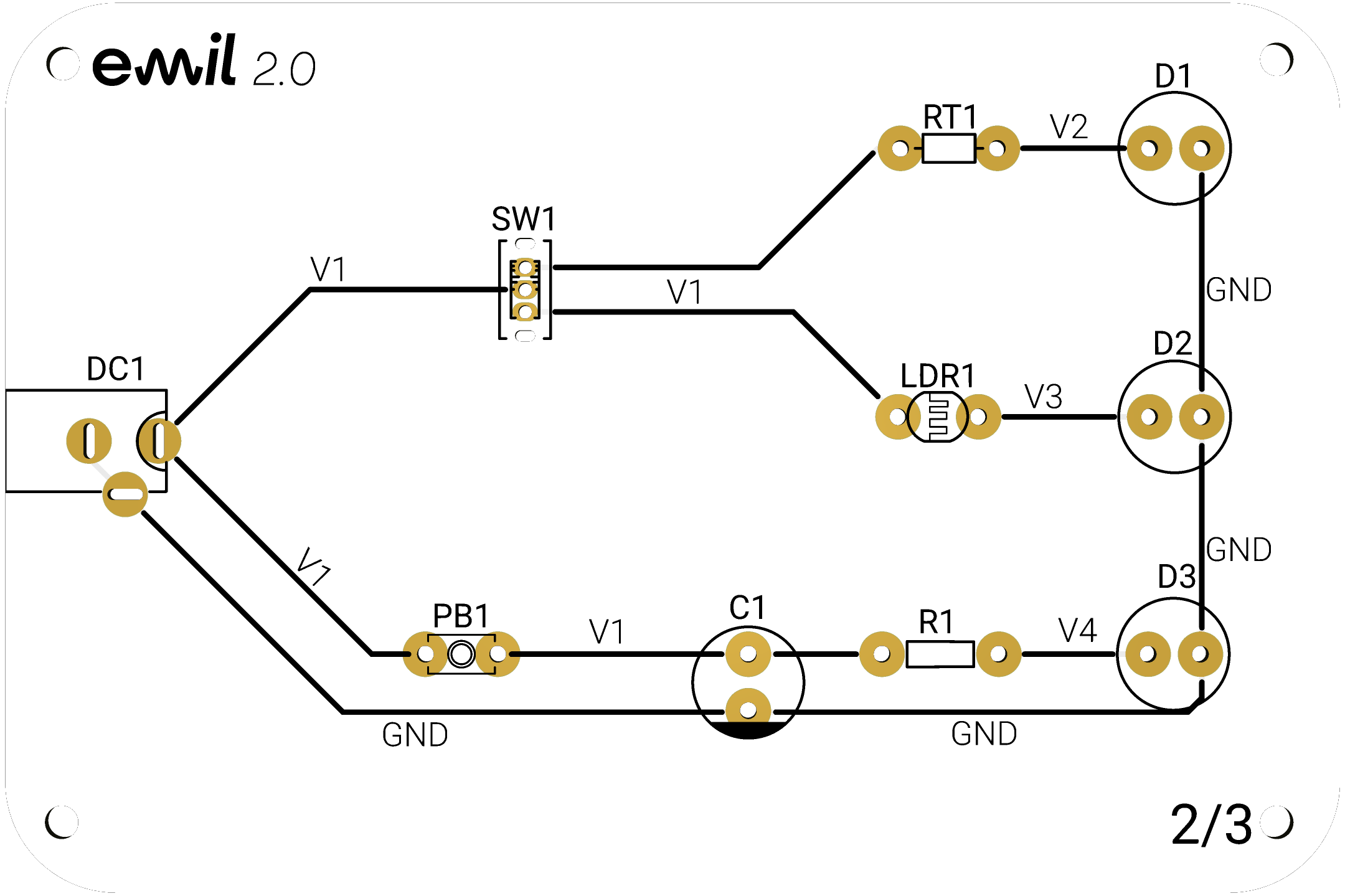

Schéma není schované uvnitř — je vytištěné na povrchu. Přepněte mezi deskami a klikněte na kteroukoliv součástku.
02 — Princip
Zapoj. Vyzkoušej. Pochop.
Tři slova, která popisují celou hodinu. Žák nejdřív něco udělá, pak vidí výsledek — a teprve potom přijde vysvětlení.
-
01
Zapoj
Osazení desky zvládne i začátečník. Součástky se vkládají do očíslovaných pozic podle schématu, které je vytištěné přímo pod nimi.
-
02
Vyzkoušej
Zakryjte fotorezistor, zahřejte termistor prsty, otočte potenciometrem, stiskněte tlačítko — deska odpoví okamžitě.
-
03
Pochop
Uzly V1 až V4 a GND jsou popsané stejně jako v technickém výkresu. Žák si tak přirozeně spojí reálnou desku se schématem na papíře.
03 — Obsah balení
Vybalit a začít
V krabici je všechno, co je potřeba pro první hodinu — včetně napájecího adaptéru. Žádné další nákupy, žádné hledání součástek.
- 3× Deska plošných spojů Emil (1/3, 2/3, 3/3)
- 10× LED dioda
- 4× Rezistor
- 3× Tlačítko
- 3× DC konektor
- 2× Fotorezistor (LDR)
- 2× Header
- 1× Teplotní rezistor (termistor)
- 1× Cívka
- 1× Potenciometr
- 1× Kondenzátor
- 1× Přepínač
- 1× Napájecí adaptér 5 V
- DOC Návod k sestavení a pracovní listy
Součástky lze snadno odpájet a znovu použít, jeden tištěný spoj tak může využít mnoho studentů — můžete dokupovat pouze rozbité elektrotechnické součástky.
04 — Pro školy
Postaveno na míru výuce
Emil vznikl proto, aby fyzika a technická výchova nekončily u obrázku v učebnici.
Pracovní listy
Ke každé ze tří desek patří připravený pracovní list — zadání pro žáka i podklad pro učitele.
Bez rizika
Desky pracují pouze s bezpečným stejnosměrným napětím 5 V z přiloženého adaptéru. Žádná síťová elektřina.
Znovupoužitelné desky
Součástky jsou pájené tak, aby se daly snadno odpájet a znovu použít. Když se něco poškodí, dodáváme i náhradní součástky — deska nekončí v koši po jedné rozbité diodě. Jedna sada tak vydrží mnoho ročníků.
Více způsobů využití
Desky se dají zapojit a kombinovat různě — od jednoduché demonstrace po měření multimetrem.
Podpora od výrobce
Na dotazy odpovídá tým ForestBit Electronics, který desky navrhl.
05 — Technické parametry
Specifikace
| Označení | Emil 2.0 — sada tří desek (1/3, 2/3, 3/3) |
|---|---|
| Napájení | 5 V DC, souosý konektor DC1 — adaptér součástí balení |

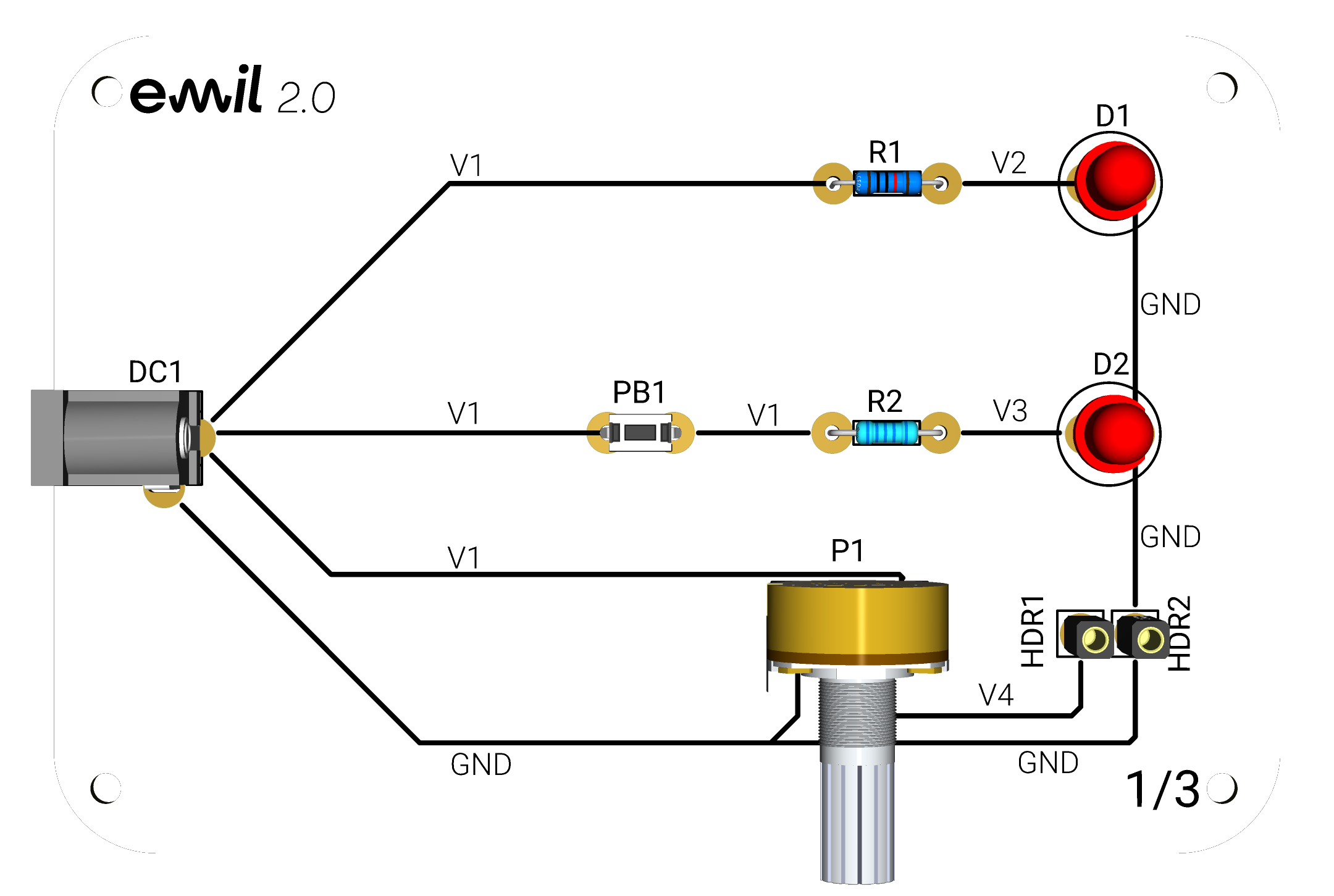

| Deska 1/3 | Základní obvod: rezistory, LED, tlačítko, potenciometr, header konektory |

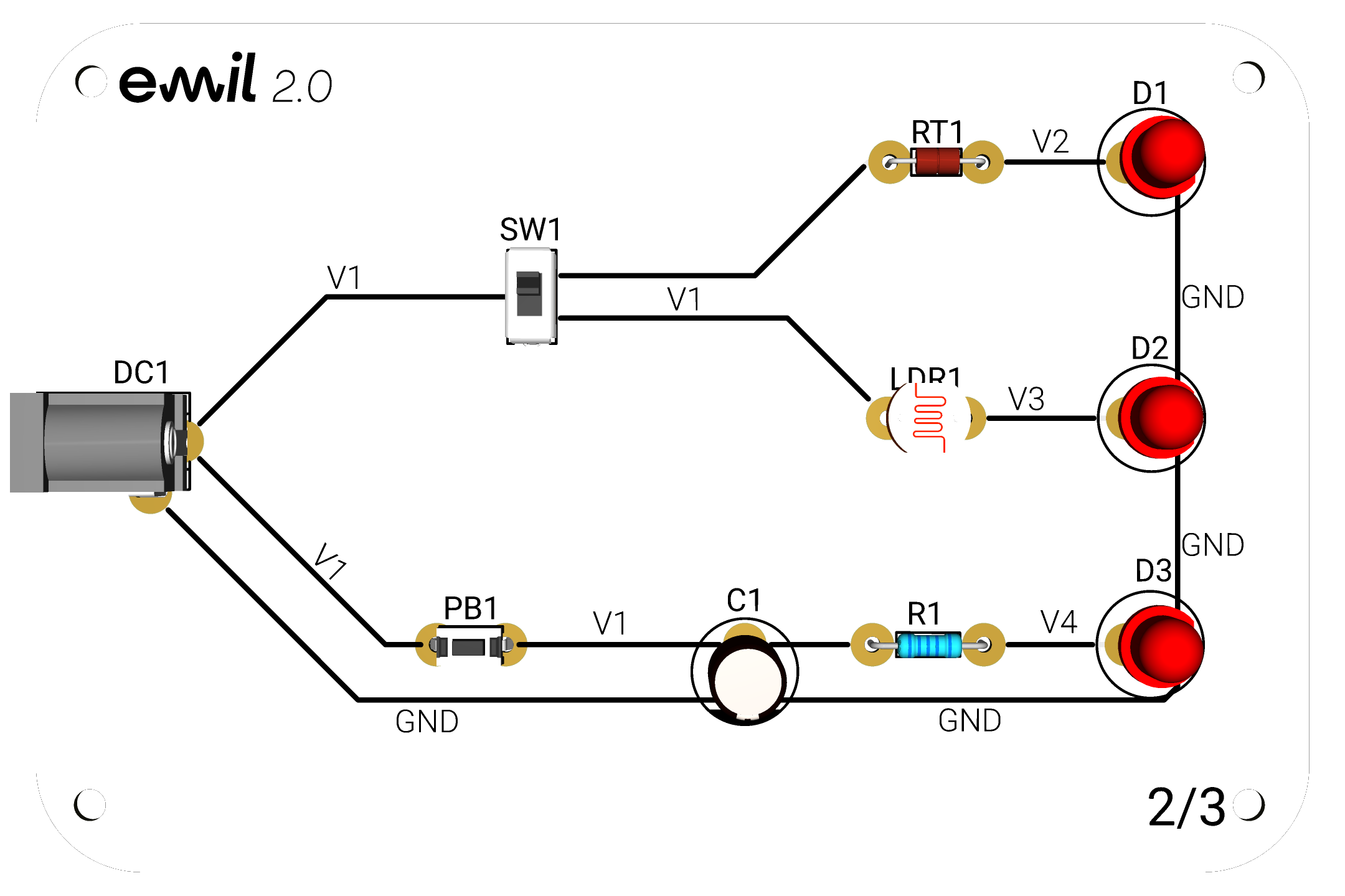

| Deska 2/3 | Přepínač, teplotní rezistor, fotorezistor, kondenzátor, LED |

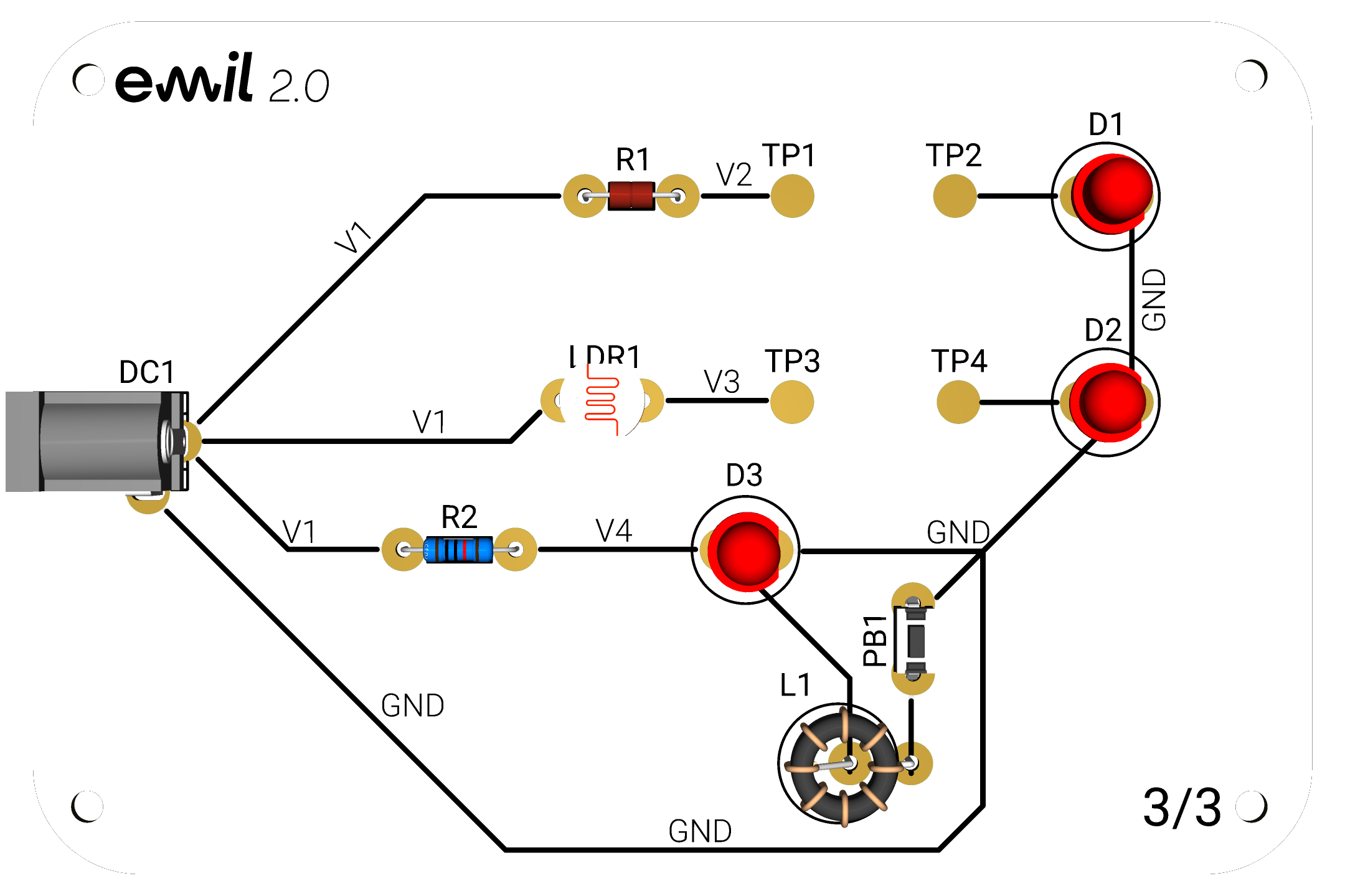

| Deska 3/3 | Měřicí body TP1–TP4, fotorezistor, cívka, LED |
| Uzly obvodu | V1, V2, V3, V4, GND |
| Povrch | Bílá maska, černý potisk schématu |
| Montážní otvory | 4× v rozích desky |
| Určeno pro | 2. stupeň ZŠ a střední školy |
| Výrobce | ForestBit Electronics |
06 — Časté dotazy
Než se zeptáte
Potřebuje učitel technické vzdělání?
Ne. Ke každé desce je připravený pracovní list, který krok za krokem popisuje průběh hodiny i očekávané výsledky.
Čím se desky napájí?
Napájecím adaptérem 5 V se souosým konektorem, který je součástí balení. Desky nepracují se síťovým napětím.
Kolik sad potřebuje jedna třída?
Doporučujeme jednu sadu do dvojice žáků — na běžnou třídu tedy vychází zhruba patnáct sad. Ve dvojici si žáci úlohu rozdělí a zároveň se u desky vystřídají.
Kolik desek je v balení?
Tři — Emil 1/3, 2/3 a 3/3. Každá se věnuje jinému tématu: základnímu obvodu, reakci na světlo a teplo, a měření s cívkou.
Jak se dají desky využít?
Různě podle úrovně třídy. Od jednoduché demonstrace „co se stane, když…" až po měření multimetrem nebo výpočtem hodnot.
Co je nového oproti první verzi?
Verze 2.0 je přepracovaná pro distribuci do škol — čitelnější potisk schématu, odolnější osazovací body a kompletní tištěná dokumentace v balení.
Objednávka a poptávka
Chcete Emila do své školy?
Napište nám počet sad a ročník, pro který desky sháníte. Ozveme se s cenovou nabídkou a termínem dodání.
Nebo napište přímo:
